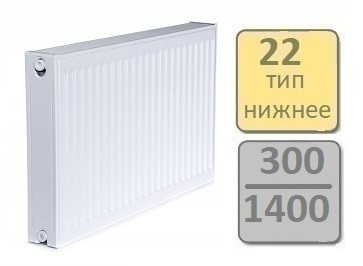

Радиатор стальной LEMAX Valve Compact 22-300 1400 (нижняя подводка)

Стальные панельные радиаторы популярны благодаря экономичности, высокой теплоотдаче и разнообразию моделей и типов. Радиаторы с нижним подключением отличаются тем, что трубы входа и выхода теплоносителя расположены близко друг к другу – на расстоянии 50 мм. Не стоит путать с седельным подключением, для которого используют радиаторы типа C, располагая магистрали внизу с противоположных сторон радиатора. Такой метод подключения также связан с желанием замаскировать коммуникации. Но, в отличие от радиаторов типа VC, он ведет к значительным теплопотерям, поскольку не позволяет равномерно прогреться нижней и верхней части радиатора.

Радиаторы с нижним подключением выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления или без элементов крепления, выпускаются по запросу.

Для всех радиаторов Lemax Compact с нижним подключением максимальное рабочее давление составляет 9 бар (0,9 МПа), испытательное давление - 13,5 бар, максимальная температура теплоносителя – 120 °С.

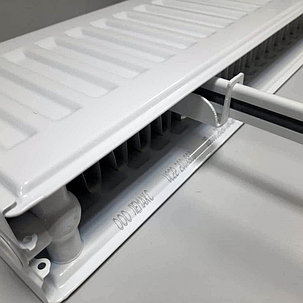

Конструктивные элементы моделей с боковым подключением:

1. Панели и конвекторы, количество которых зависит от типа радиатора.
2. Шесть отверстий с внутренней резьбой G1/2"-B.
   Два отверстия служат для подключения на уровне пола, еще четыре располагаются в углах радиатора.

Типы радиатора:

ТИП 11 - 1 панель + 1 конвектор;

ТИП 21 - 2 панели + 1 конвектор;

ТИП 22 - 2 панели + 2 конвектора;

ТИП 33 - 3 панели + 3 конвектора.

Рекомендованные расстояния:

• расстояние от нижнего края радиатора до пола – не менее 75% глубины радиатора;
• расстояние от верхнего края до подоконника – не менее 75% глубины при высоте 300 мм и не менее 90% при высоте 500 мм;
• расстояние до стены зависит от особенностей крепления, в частности, расположения анкерной завески.
