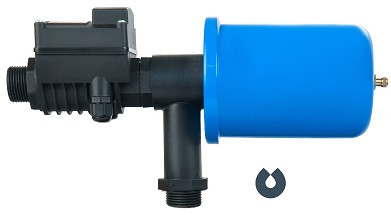

Комплект автоматики АКВАРОБОТ ТУРБИ-М1 с блоком автоматического управления и гидроаккумулятором 2 л. предназначен для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных насосов, мощностью до 1,5 кВт, а также защиты насоса от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).
Блок управления автоматически включает насос при скорости потока более 2 л/мин и с тридцатисекундной задержкой отключает насос при скорости потока менее 2 л/мин. При наличии небольших утечек в системе водоснабжения, если давление в системе упало ниже заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.
Алгоритм работы блока управления:
- При скорости потока более 2 л/мин насос включается и качает воду непрерывно (режим накачки).
- При прекращении потока воды или снижении его скорости до 2 л/мин насос выключается с задержкой 30 секунд (дежурный режим).
- Переход из дежурного режима в режим накачки происходит:
- при появлении потока воды (более 2 л/мин), но не ранее, чем через 2 секунды после выключения насоса;
- при снижении давления в системе до величины Рмин. - При отсутствии потока воды и снижении давления в системе до величины Рмин, насос включается и работает в течение 30 секунд. Если по истечении тридцатисекундного интервала скорость потока воды через устройство не превысила величину 2 л/мин, блок управления переходит в режим предварительной аварии.
- После перехода в режим предварительной аварии устройство производит 6 автоматических пробных пусков, длительностью 30 секунд каждый – через 5, 20, 60 минут, затем через 6, 12 и 24 часа. При появлении воды во время любого из пробных пусков, насос автоматически включается и переходит в режим накачки.
- В случае отсутствия воды в течение полного цикла пробных пусков, насос выключается и переводится в режим аварии.
- Выход из режима аварии производится вручную, путем отключения блока управления от электропитания не менее, чем на 6 секунд.
Функциональные возможности устройства
- Автоматически включает насос при скорости потока в системе более 2 л/мин.
- С пятнадцатисекундной задержкой выключает насос при прекращении потока воды или снижении его скорости до 2 л/мин.
- Защищает насос от работы в режиме «сухого хода».
- Обеспечивает включение и выключение насоса при понижении напряжения электросети вплоть до 170 В.
Технические характериатики:
- Параметры электрической сети – ~220 В ± 10%, 50 Гц.
- Мощность насоса – до 1,5 кВт.
- Максимальный ток – не более 16 А.
- Ток нагрузки – не более 10 А.
- Предельно допустимое давление в системе – 0,6 МПа (6 бар).
- Давление включения насоса Рмин – 1,5….1,8 бар.
- Минимальная чувствительность датчика потока – 2 л/мин.
- Максимально допустимый поток воды – 100 л/мин.
- Допустимый диапазон температур воды – +5…+35 °С, при температуре окружающей среды от +1 до +40 °С.
- Требования к перекачиваемой жидкости – чистая вода без абразивных частиц и волокнистых включений, максимальный размер примесей – 1 мм.
- Присоединительные размеры - 1” наружная резьба х 1” наружная резьба.
- Класс защиты – IP65.
Комплект поставки:
- Комплект автоматики АКВАРОБОТ ТУРБИ М1 в сборе - 1 шт.
- Соединительный изолирующий зажим СИЗ-2 (находится под верхней крышкой корпуса устройства) - 1 шт.
- Инструкция по эксплуатации - 1 шт.
- Упаковка - 1 шт.
Гарантия, мес |
24 |
Степень защиты |
IP65 |
Температура рабочей жидкости |
от +1°C до +35°C |
Диапазон регулирования давления включения |
1.5….1.8 бар |
Гидравлическое соединение |
1" нр х 1" нр |
Параметры электрической сети |
264 ± 10%. В. 50 Гц |
Максимальное рабочее давление, бар |
6 |
Объем гидроаккумулятора, л |
2 |
Давление воздуха в гидроаккумуляторе, бар |
1.5 |
Основные атрибуты | |
---|---|
Производитель | Атма |
