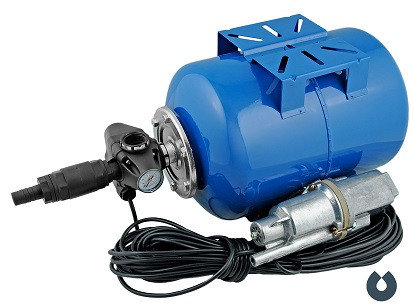

Предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм). Насосная станция АКВАРОБОТ М (с нижним забором воды) состоит из погружного вибрационного электронасоса "БАВЛЕНЕЦ", гидроаккумулятора (24 л), устройства PM/5-3W (объединяющего реле давления, манометр, штуцер), обратного клапана. Длина электрокабеля - 10м. Насосная станция АКВАРОБОТ М 24-40 В (с верхним забором воды) состоит из погружного электронасоса "Ручеек", гидроаккумулятора (24 л), устройства PM/5-3W (объединяющего реле давления, манометр, штуцер), обратного клапана.
Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств. Температура перекачиваемой воды до +35°С, общее количество механических примесей в воде — не более 100 г/м3, размер примесей — не более 1 мм.
Насосные станции серии АКВАРОБОТ М надежны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоеме погруженным в воду( Насос не должен работать более 2-х часов непрерывно. После 2 часов непрерывной работы сделайте перерыв на 15 – 20 минут). При желании, насос легко демонтировать из источника воды и опять погрузить в воду.
При соблюдении условий эксплуатации вибрационные насосы способны работать в течение многих лет, не требует смазки и заливки водой, может быть включен сразу после погружения в воду.
Принцип работы станции:
Погружной вибрационный электронасос состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка. Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство PM/5-3W.
Устройство PM/5-3W cмонтированно непосредственно на гироаккумуляторе соответствующего объема. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка — 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка — 3 атм). Давление включения насоса регулируется в пределах от 1 атм до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.
Открываем кран — вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадет ниже порога включения, устройство управления включает насос. Насос подает воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.
При отсутствии воды в водоеме, тепловое реле отключает насос. Таким образом осуществляется защита от «сухого хода».
Технические характеристики станции:
Насосная станция UNIPUMP АКВАРОБОТ М выпускается с гидроаккумуляторам 24 л и электрокабелем длиной 10,15,25,40 м в зависимости от модели. Напряжение электрической сети, В — 220 ± 10%
- Частота электрической сети, Гц — 50 ± 1
- Давление включения 1,5 атм.
- Давление выключения 3,0 атм.
- Давление воздуха в гидроаккумуляторе — 1,5 атм.
- Диапазон рабочих температур воды, 0°С+1...+35
- Присоединительные размеры, 25 мм
- Диаметр выходного патрубка насоса 20 мм
- Потребляемая мощность — 0,225 кВт
- Максимальная глубина погружения насоса под зеркало воды — 3 метра
- Забор воды: снизу ( модели 24-10 Н , 24-15 Н, 24-25 Н, 24-40 Н) , сверху (модель 24-40 В).
Напорно-расходные характеристики:
Модель | Р, (кВт) | Q, м3/час | Производительность | |||||
---|---|---|---|---|---|---|---|---|
0 | 0.4 | 0.55 | 0.67 | 0.9 | 1.2 | |||
АКВАРОБОТ М | 0.245 | Напор, Н (м) | 60 | 50 | 40 | 30 | 20 | 0 |
* — приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.
Монтаж и ввод в эксплуатацию:
Не допускается замерзание воды в станции.
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.
Для ввода в эксплуатацию насосных станций АКВАРОБОТ М необходимо:
- Подсоединить станцию к водопроводной сети потребителя. Для этого присоединить выход устройства PM/5-3W (внутренняя резьба 1") к основной трубе системы водоснабжения потребителя, объединяющей все точки водоразбора.
- Соединить выходной патрубок насоса с обратным клапаном, установленным на устройстве PM/5-3W. Для этого предпочтительно использовать гибкие пластиковые шланги диаметром 20 мм. Для облегчения надевания конец шланга можно размягчить в горячей воде. Концы шланга затяните хомутами. Для обеспечения плотной затяжки рекомендуем подложить полоску, вырезанную из шланга. Присоединять насос к жестким трубам следует только через гибкий шланг длиной не менее 2 метров.
- Опустить насос в источник воды. Руководствуйтесь Схемой установки насоса в водоем. Глубина погружения насоса не должна превышать 3 метров. Расстояние от гидроаккумулятора до зеркала воды в водоеме по вертикали не должно превышать 30 метров. Расстояние от дна водоема должно быть не меньше 30 см. Для крепления насоса в водоеме привяжите подвеску (3) (входит в комплект станции) к проушине насоса. Другой конец подвески закрепите на перекладине (7), как показано на схеме установки насоса в водоем. При погружении насоса в скважину, наденьте на насос защитное кольцо (9). Скрепите кабель (5), шланг (6) и подвеску связками (2) через промежутки 1 – 2 метра;
- Подключите станцию к источнику электропитания с напряжением 220 В.
- Станция готова к работе.
Максимальный напор, м |
60 |
Длина кабеля, м |
10 |
Потребляемая мощность, вт |
245 |
Срок службы |
60 мес. |
Присоединительный размер, мм |
25 |
Объем бака, л |
24 |
Производительность, л/мин |
26 |
Параметры электрической сети |
220 ± 10%. В. 50 Гц |
Основные | |
---|---|
Производитель | Атма |
- Цена: 324,69 руб.
