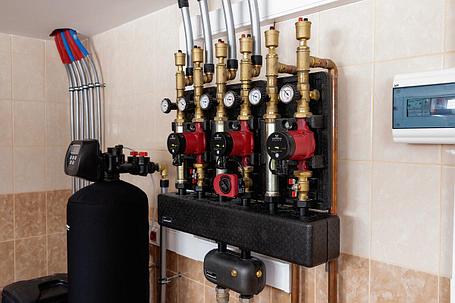

Монтаж и настройка насосной группы, фото 2
Описание
Характеристики
Информация для заказа

Насосное оборудование применяется в большинстве современных автономных систем отопления. Именно оно обеспечивает быстрое прогревание теплоносителя и его перемещение от котла к радиаторам. Некоторые модели отопительных котлов в своей конструкции уже имеют циркуляционный насос. Такой формат удобен при едином отопительном контуре. Если площадь здания большая, а отопительная система состоит из двух и более контуров, то подключают обособленные циркуляционные насосы на каждую ветку.

Сегодня на смену стандартным циркуляционным насосам пришел более усовершенствованный формат — насосные группы. Они представляют собой комплекс оборудования, которое не только обеспечивает движение теплоносителя по системе отопления, но и выполняет ряд полезных функций:

  • поддерживает постоянную ровную температуру носителя на протяжении всего контура;
  • замедляет износ оборудования за счет отсутствия температурных колебаний в системе;
  • в случае аварийной ситуации, снижает давление и полностью отключает контур, что помогает предотвратить затопление помещений;
  • дает возможность точной установки температуры теплоносителя;
  • осуществляет резкую блокировку обратной линии во время аварии, позволяет сохранить тепло в радиаторах до момента устранения поломки.


Особенности конструкции насосной группы

Выполнить корректную обвязку отопительного котла невозможно без профессиональных знаний. Необходимо правильно подобрать все компоненты, провести монтаж и настройку оборудования. От этого зависит эффективность функционирования и безаварийность отопительной системы. С целью упрощения задачи, компании-производители разработали специальное решение — насосные группы.

Насосные группы нередко называют группами быстрого монтажа, так как их установка происходит за короткий период времени. При этом не требуется балансировка между элементами конструкции, комплект оптимально подобран и приведен в равновесие. Специалист просто подключает насосную группу к готовой системе.

Кроме того, насосно-смесительные группы имеют компактный размер, не занимают много места в котельной. Конструкция состоит из ограниченного числа соединений арматура, что существенно снижает риск протечек и повышает надежность системы.

Модели групп быстрого монтажа различаются производительностью, с расчетом на различную мощность и расход отопительной системы. От этого во многом зависит размер модуля, функциональные характеристики насосов и других элементов.

Комплекс может содержать разное количество насосов, термостатических клапанов, термометров и других элементов. Комплектация зависит от протяженности контуров, количества радиаторов и этажности здания.

Обязательными элементами являются:

  • циркуляционный насос;
  • запорные клапаны;
  • обратный клапан;
  • термостатические смесительные клапаны;
  • термометр;
  • распределительная гребенка;
  • патрубки и компоненты обвязки.

Часто система отопления реализуется не только за счет радиаторов. Она может включать водяные теплые полы и стены, подогрев открытых веранд. Для решения этой задачи производители предлагают разные конфигурации групп быстрого монтажа. Отопительная система, в которой необходимо поддерживать определенный температурный режим, оборудуют насосной группой со смесительными узлами. Данный компонент выполняет смешение горячего носителя с остывшей средой из обратной линии до необходимого уровня температуры. Регулирование может осуществляться механически посредством термостатического клапана или с помощью электрического привода. Ряд моделей оборудуют термореле, которое срабатывает при отклонении от заданного температурного режима, стабилизируя его уровень. Такие насосно-смесительные группы применяют при радиаторном и напольном отоплении, так как в этом случае стабильный показатель играет главную роль для комфортного нахождения в помещении.

Если стоит задача ограничения уровня температур носителя только на подающей или обратной линии, то используют насосные группы с трехходовыми клапанами. В зависимости от конструкции и участка монтажа, этот элемент регулирует температурный уровень теплоносителя перед поступлением в контур, либо охлаждает рабочую жидкость на обратной линии до поступления ее в отопительный котел. Существуют модели, оснащенные четырехходовыми клапанами. В отличие от вышеперечисленных вариантов, они одновременно решают две задачи: сдерживают уровень температуры носителя перед поступлением в контур и охлаждают на обратной линии до поступления в котел. Такие насосно-смесительные группы актуальны при использовании твердотопливных котлов, так как остывшая рабочая жидкость может повредить устройство.

Насосные группы без смесительного узла не оказывают влияние на температуру. Их применяют в системах, где не требуется температурные ограничения, например, высокотемпературное радиаторное отопление в многоквартирных домах. Основная задача такого насосного комплекса — транспортировка рабочей жидкости в контуры отопления.

Группу с теплообменниками устанавливают в том случае, если нельзя допускать смешивание рабочих сред. Это могут быть системы, где в качестве теплоносителей используются вода и антифриз, а также в контуре теплых полов с кислородопроницаемыми трубами. Теплообменники незаменимы при обогреве открытых пространств, где высока вероятность охлаждения или повреждения системы, например бассейны.

Чтобы ограничить расход теплоносителя или уменьшить давление жидкости в системе, в некоторых моделях насосных групп предусмотрены байпасы — перепускные клапаны. При возрастании сопротивления в трубопроводе, открывается переливной клапан и рабочая жидкость поступает в обратный контур. Это помогает избавиться от шума в системе отопления, позволяет продлить срок эксплуатации оборудования.

Многие производители обеспечивают насосно-смесительные группы съемными кожухами с теплоизолирующим эффектом, что сократить теплопотери. Оболочка имеет отверстия для легкого доступа к термометрам, переключателям и приводу управления.

Принципы монтажа и балансировки

При выборе насосной группы необходимо иметь в виду особенности расположения подающей и обратной линии контуров отопления. В первую очередь это относится к многоконтурным системам. Некоторые насосно-смесительные группы имеют универсальную конструкцию, при которой можно перенести подключение линий на любую удобную сторону. Но также, в ассортименте производителей есть комплексы с возможностью подключения подачи только слева или справа.

Как правило, насосные группы могут подключаться к котлам любой конфигурации, с учетом места расположения патрубков (напольные, настенные, двухконтурные и т. д.). Существуют модели, предназначенные только для настенных котлов, которые размещаются под теплогенератором. Здесь соединение с трубопроводом расположено в верхней части устройства.

На каждый отопительный контур монтируют отдельную насосную группу. Их присоединяют к котлу с помощью коллекторной гребенки, в которую попеременно подключены патрубки подающей и обратной линии каждого контура. Некоторые коллекторы в своей конструкции имеют гидравлическую стрелку, которая выполняет функцию балансировки потоков. При подключении автоматического регулирования, насосные группы работают в связке и управляются единой панелью.

Главным элементом группы является циркуляционный насос. Есть комплексы, в которых изначально установлено насосное устройство определенной мощности. Но также, существуют модели со свободным местом для монтажа насоса. В этом случае можно самостоятельно подобрать прибор необходимого уровня производительности. Монтажная длина насосов стандартная у большинства производителей и составляет 130 мм, 180 мм, 220 мм. Обычно в насосных группах используют гидравлическое устройство с мокрым ротором, где поступающая жидкость выполняет функцию смазочного материала.

Важным этапом для эффективного функционирования отопительной системы является ее балансировка. Это нужно для того, чтобы исключить перерасход электроэнергии, и продлить срок службы оборудования. Задачу выполняют путем настройки термостатических клапанов, тепловизоров и термометров на необходимый объем прохождения рабочей жидкости в разных участках системы. Если циркуляционный насос оснащен автоматикой, то балансировка происходит достаточно просто и быстро в автоматическом режиме.

Таким образом, выбирая насосную группу, необходимо ориентироваться на параметры системы отопления. От этого зависит производительность устройства, удобство управления и комфорт нахождения в жилых помещениях. В данном случае стоит обратиться к специалисту, обладающему профессиональными знаниями в данной сфере.
