Солнечный тепловой контроллер является обязательным элементом гелиосистем с принудительной циркуляцией теплоносителя. Он предназначен для управления процессом нагрева от солнца и контроля состояния солнечной системы. Контроллер получает информацию от датчиков температуры (один из которых устанавливается на выходе солнечного коллектора) и регулирует работу циркуляционного насоса. Эффективность и безопасность гелиосистемы в значительной мере зависят от контроллера: правильности заложенных алгоритмов работы гелиосистемы, надежности элементов.

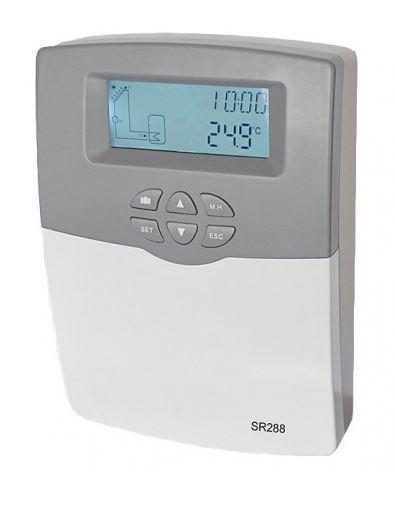

  Контроллеры серии SR 288 – стандартные температурные регуляторы для коллекторного контура малых гелиосистем. Контроллер SR 208 имеет набор основных функций, необходимых для управления простейшей солнечной системы. Удобство и четкость измерений гарантирует безопасность и долговечность работы всей системы. Контроллер используется для схемы подключения, указанной справа.

  Особенности и преимущества:

• наличие основных функций для малых гелиосистем;
• удобство и надежность эксплуатации.
• Напряжение питания 220В
• Изменение величины расхода (PWM-регулирование) для энергосберегающих насосов с частотным управлением

  Функции:

• отображение времени и дня недели на дисплее
• индикация температур в коллекторе и накопителе
• функция контроля разницы температур
• аварийное отключение коллектора
• режимы охлаждения коллектора и накопителя
• отображение на дисплее неисправности работы температурных датчиков

  Технические характеристики:

• Входы:

  1 для датчика коллектора (PT 1000 ≤ 500 ºC, кабель ≤ 280 ºC, 0...199 ºC);
  2 для датчика накопителя (NTC 10K ≤135 ºC, кабель ≤ 105 ºC, 0...99 ºC);

• Выходы:

  1 для резервного нагревателя (макс. 0,6 кВт);
  1 для реле управления насосом (не более 0,6 кВт);

• Точность измерения температур: ± 2 ºC;
• Потребляемая мощность: ≤ 3 Вт;
• Потребляемый ток: 220...240 В
• Габаритные размеры: 178 х 120 х 43 мм
• Условия эксплуатации: -10...50 ºC
• Класс защиты: IP 40

  Комплектация:

1. Блок управления
2. Провод питания
3. Темп. датчик PT1000 х 1 шт.
4. Темп. датчик NTC 10K х 2 шт.

Габариты: 187mm x 128mm x 46mm
Электропитание: AC100-240V 50-60Hz. .
Потребляемая мощность: < 2,5 Вт
Номинальное импульсное напряжение: 2,5 кВ
Корпус: пластик ABS
Тип защиты: IP 41
Установка: на стену
Управление: 6 кнопок на передней панели.
Точность измерения температуры: ± 0.1 °C
Ряд температурных измерений: - 10°C ~220°C
Ряд температурных измерений бака: 0°C ~110°C
Количество подсоединенных насосов: 4
Мощность резервного отопления: 1500W .
Входы: 6 датчиков
Датчик 1pcs * Pt1000 (≤500°C) для коллектора (кабеля≤280°С)
4шт*NTC10K, датчик B3950 (≤ 135°C) для бака (PVC кабель ≤105°C)
Выходы: 5 реле для циркуляционного насоса и резервного теплоснабжения
Температура окружающей среды: - 10°C ~ 50°C.
